Bauarten von SAT-Antennen
Hier gibt's eine grobe Übersicht
über die Bauarten von SAT-Antennen. Bei uns in Bagdad wird soetwas
auch gerne Schüssel oder Spiegel genannt. Hier ist aber auch von Stellungen
die Rede ;-) .......Neugierig geworden? lesen Sie selbst.

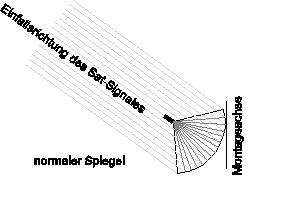

Der Klassische
Das
ist die klassische Bauform. Der Spiegel ist symmetrisch um den Empfangsteil
(LNB oder LNC) herumgebaut. Vorteil: einfach zu bauen, mechanisch stabil
durch Streben. Nachteil: Im Winter bleibt Schnee auf der unteren Seite
liegen, der die Empfangseigenschaften emfindlich stören kann. Bei
Profianlagen, die man nicht kleiner bauen kann, gibt es Heizungen um den
Schnee abzutauen.

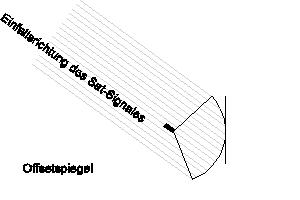

Erste Verbesserung war der Offsetspiegel:
Man ließ einfach den unteren Teil weg und brachte das Ganze in eine
gefälllige leicht ovale Form. Dadurch "erspart" man sich die Verstrebungen.
Nachteil: weil Streben fehlen, kann die Schüssel durch den Wind verwunden
werden - dafür sind auch nur "kleinere" Spiegel in dieser Bauform
möglich. Ich kenne als Massenprodukt nur solche bis 90 oder 100cm.
Die Fläche die von Schnee getroffen werden kann ist sehr klein und
meistens steil, sodaß er abrutscht. (Technikerumgangssprachlich:
"Schmales Schneeprofil"). Offstespiegel können so konstruiert werden,
daß der LNC den Spiegel nicht beschattet.

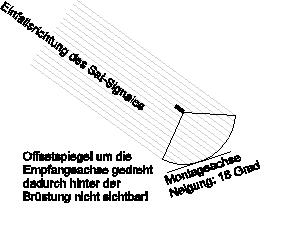

Diese Bauform kann man missbrauchen in der
Balkonstellung
Der
Zweck ist, die ursprünglich in der senkrechten Richtung schmale Bauform
dazu zu verwenden, daß der Spiegel hinter einer Balkonbrüstung
nicht hervorschaut. Nachteil ist, daß eine spezielle Halterung benötigt
wird, die die Neigung der Sat-Ebene zur Wand bzw zum Boden richtigstellt.
Am Balkon ist nicht zu erwarten, daß viel Schnee in der Schüssel
liegenbleibt - wozu hat man schließlich den Nachbar oberhalb.....
Notfalls reicht es, ein kleines Loch an der tiefsten Stelle zu boren, um
den Regen abfließen zu lassen. Wenn wirklich Schnee liegt, muß
man zum Reinigen nur die Balkontüre öffnen und nicht auf's Dach
klettern.

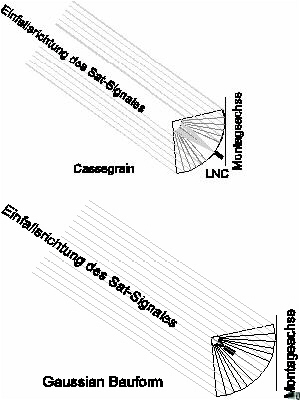

Hochtechnisch: z.B. Cassegrain oder Gaussian
Es
gibt immer ein paar, die's noch besser können: Das Ergebniss heißt
Cassegrain oder Gaussian. Die Idee stammt meines Wissens von Phillips-Technikern.
(Wenn jemand genaueres weiß - bitte e-mehl). Das Prinzip ist natürlich
auch bei Offset möglich, hab ich aber noch nicht gesehen. Vor dem
ursprünlichen LNC wird ein zweiter Spiegel eingebaut, der LNC wird
hinter den eigentlichen ersten Spiegel (Cassegrain) oder zwischen die beiden
Speigel (Gaussian) gesetzt. Dadurch wird die Bauform und damit auch das
Schneeprofil kleiner. Je kleiner das Schneeprofil, desto größer
der Zusätzliche Spiegel und desto größer die Abschattung
durch den zusätzlichen Spiegel. Hier muß ein Kompromiss gefunden
werden. Diese Art der Antenne wird wegen des hohen Preises nur in Sonderfällen
angewendet. Dabei wird dann auch gerne in höchstqualitative LNC's
investiert. Nur deshalb sind bereits mit 40cm Cassegrainantennen Digitalempfangsanlagen
mit wenn auch nur kleiner Schlechtwetterreserve möglich.
Stand vom 15.08.2007 - Fragen/Antworten/Probleme/sonstwas????
